TZ レギュラドリル
TZ DRILL REGULAR
優れた汎用性と高能率加工を実現する高性能ハイスドリル！
高級粉末ハイスとTiCN系コーティングにより、ハイスドリル最高峰の長寿命。2レーキ＋X型シンニングを採用し、安定した加工と高い穴位置精度を実現。
材質／ 高級粉末ハイス 表面処理／ SGコーディング
シャンク形状／ エンドミルシャンク 内容量／ 1本
| 品番 | 全長（mm） | 溝長（mm） | シャンク径（Φmm） | ドリル径（Φmm） | 価格（税込） | 購入する |
|---|---|---|---|---|---|---|
| TZ-ESR2.0 | 44 | 12 | 3 | 2 |
¥810 ( 税込¥891 ) |
|
| TZ-ESR2.5 | 46 | 14 | 3 | 2.5 |
¥810 ( 税込¥891 ) |
|
| TZ-ESR3.0 | 48 | 16 | 3 | 3 |
¥810 ( 税込¥891 ) |
|
| TZ-ESR3.3 | 50 | 18 | 4 | 3.3 |
¥960 ( 税込¥1,056 ) |
|
| TZ-ESR3.4 | 52 | 20 | 4 | 3.4 |
¥960 ( 税込¥1,056 ) |
|
| TZ-ESR3.5 | 52 | 20 | 4 | 3.5 |
¥960 ( 税込¥1,056 ) |
|
| TZ-ESR4.0 | 54 | 22 | 4 | 4 |
¥1,060 ( 税込¥1,166 ) |
|
| TZ-ESR4.2 | 66 | 22 | 6 | 4.2 |
¥1,190 ( 税込¥1,309 ) |
|
| TZ-ESR4.3 | 68 | 24 | 6 | 4.3 |
¥1,190 ( 税込¥1,309 ) |
|
| TZ-ESR4.5 | 68 | 24 | 6 | 4.5 |
¥1,190 ( 税込¥1,309 ) |
|
| TZ-ESR5.0 | 70 | 26 | 6 | 5 |
¥1,340 ( 税込¥1,474 ) |
|
| TZ-ESR5.1 | 70 | 26 | 6 | 5.1 |
¥1,600 ( 税込¥1,760 ) |
|
| TZ-ESR5.2 | 70 | 26 | 6 | 5.2 |
¥1,600 ( 税込¥1,760 ) |
|
| TZ-ESR5.5 | 70 | 28 | 6 | 5.5 |
¥1,600 ( 税込¥1,760 ) |
|
| TZ-ESR6.0 | 72 | 28 | 8 | 6 |
¥1,720 ( 税込¥1,892 ) |
|
| TZ-ESR6.5 | 75 | 31 | 8 | 6.5 |
¥1,870 ( 税込¥2,057 ) |
|
| TZ-ESR6.8 | 78 | 34 | 8 | 6.8 |
¥1,950 ( 税込¥2,145 ) |
|
| TZ-ESR6.9 | 78 | 34 | 8 | 6.9 |
¥1,950 ( 税込¥2,145 ) |
|
| TZ-ESR7.0 | 78 | 34 | 8 | 7 |
¥1,950 ( 税込¥2,145 ) |
|
| TZ-ESR7.5 | 78 | 34 | 8 | 7.5 |
¥2,080 ( 税込¥2,288 ) |
|
| TZ-ESR8.0 | 81 | 37 | 8 | 8 |
¥2,140 ( 税込¥2,354 ) |
|
| TZ-ESR8.5 | 87 | 37 | 10 | 8.5 |
¥2,360 ( 税込¥2,596 ) |
|
| TZ-ESR8.6 | 90 | 40 | 10 | 8.6 |
¥2,510 ( 税込¥2,761 ) |
|
| TZ-ESR9.0 | 90 | 40 | 10 | 9 |
¥2,510 ( 税込¥2,761 ) |
|
| TZ-ESR9.5 | 90 | 40 | 10 | 9.5 |
¥2,660 ( 税込¥2,926 ) |
|
| TZ-ESR10.0 | 93 | 43 | 10 | 10 |
¥2,930 ( 税込¥3,223 ) |

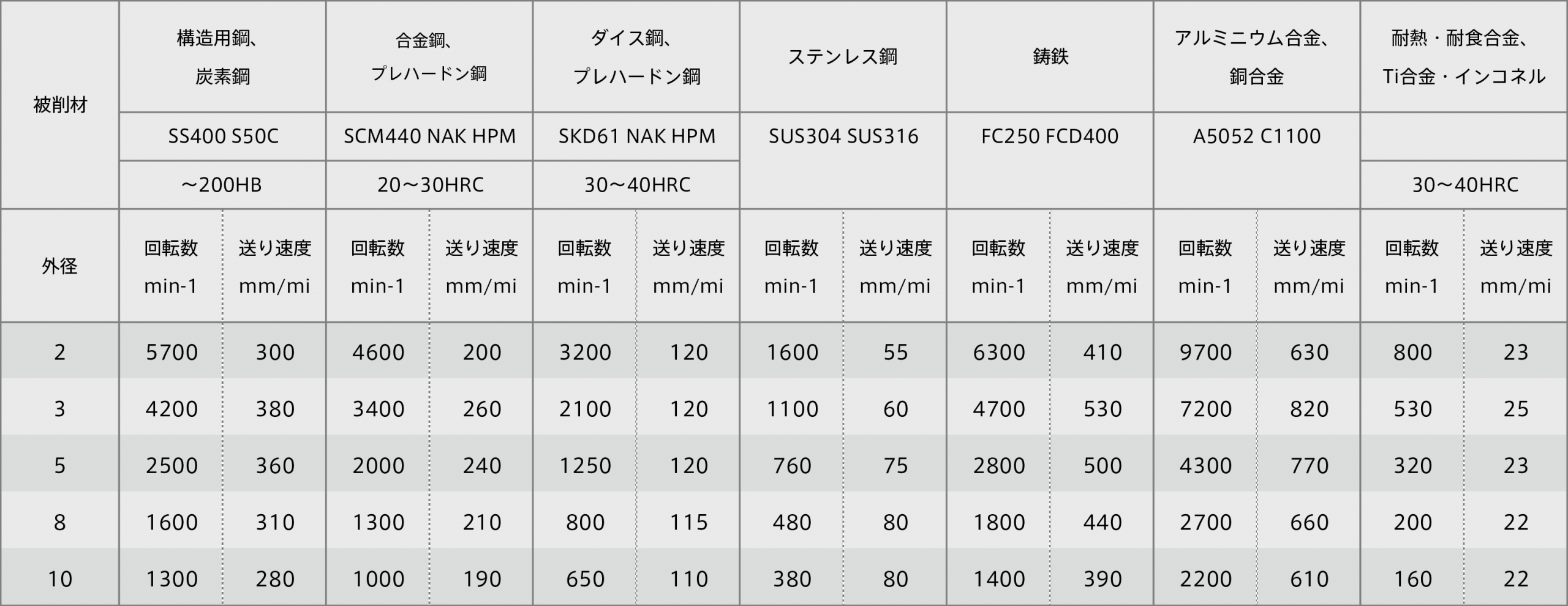

切削条件表
切削条件ご利用の注意 1)機械剛性やワーククランプ、加工形状などの状況により切削条件を調整して下さい。 2)この切削条件は水溶性切削油剤を使用した場合です。不水溶性切削油剤を使用する場合には回転数と送り速度を20％下げて下さい。 3)切削油剤は加工点やドリル溝へ十分に供給して下さい。 4)ステンレス鋼を加工する場合にはステップ加工を行って下さい。 5)ステップ送りは穴の上面まで戻して下さい。 6)ステップ量は0.5D～1Dを目安にして下さい。小径は0.2～0.5Dぐらいです。 7)コレットチャック、ミーリングチャックを使用下さい。 8)TZESRをご使用で穴あけ深さが3Dを超える場合には回転数と送り速度を20％下げて下さい。 9)TZESRをご使用で穴あけ深さが3Dを超える場合にはステップ加工を行って下さい。 ただし、被削材や加工条件により切くず排出性が悪くなることがあります。その場合には所定の穴深さ以下であってもステップ加工を行って下さい。
